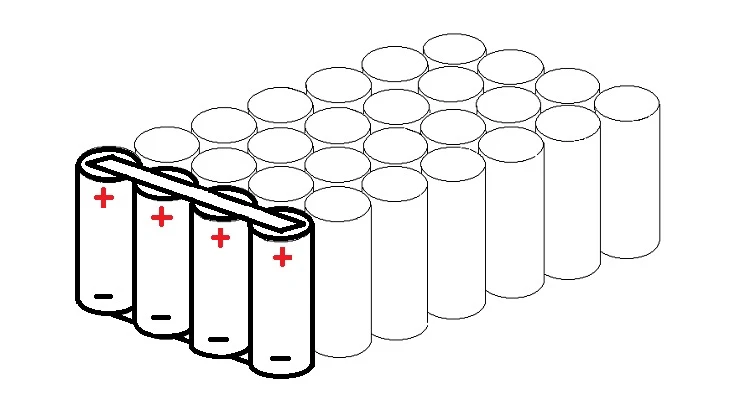

هنگام طراحی بسته های باتری، انتخاب بین سری و موازی می تواند تأثیر قابل توجهی بر عملکرد، ایمنی و طول عمر باتری داشته باشد. طراحی بسته باتری پیچیده و ظریف است و نیاز به درک عمیق برخی از مسائل فنی کلیدی دارد. در این مقاله، چالشهای فنی در طراحی سری و موازی باتری از ده جنبه مانند ثبات باتری، یکسان سازی ولتاژ و جریان و طراحی سیستم مدیریت حرارتی مورد بحث قرار میگیرد.
1. باتری ناسازگار است
سازگاری باتری به شباهت هر واحد باتری از نظر ظرفیت، ولتاژ، مقاومت داخلی، منحنی دشارژ و غیره اشاره دارد. به عنوان مثال، در یک پیکربندی سری، عملکرد کلی بسته باتری تحت تأثیر بدترین سلول قرار می گیرد. در یک پیکربندی موازی، تفاوت عملکرد می تواند منجر به توزیع ناهموار جریان شود که بر عمر و کارایی کل مجموعه باتری تأثیر می گذارد.
مشکل:در پیکربندی سری، اگر یک باتری کم باشد، کل بسته باتری نمی تواند به طور کامل تخلیه شود، که باعث اتلاف انرژی و کاهش راندمان می شود. در پیکربندی موازی، بار فعلی باتری های مختلف متفاوت است، که به راحتی باعث گرم شدن موضعی و کاهش عملکرد باتری ها می شود.
راه حل:
غربالگری باتری:در فرآیند تولید، تجهیزات تست با دقت بالا باید برای غربالگری دقیق هر واحد باتری استفاده شود تا از درجه بالایی از ثبات پارامترهایی مانند ظرفیت، ولتاژ و مقاومت داخلی اطمینان حاصل شود. روش های غربالگری رایج شامل تست OCV (ولتاژ مدار باز)، تست مقاومت داخلی و تست ظرفیت می باشد. این آزمایش ها به طور موثر باتری های نامرغوب را از بین می برد و از مونتاژ سلول های باتری ناسازگار با هم جلوگیری می کند.
طراحی مدار متعادل کننده:مدارهای متعادل کننده فعال یا غیرفعال را در سیستم مدیریت باتری (BMS) ادغام کنید. مدار یکسان سازی فعال می تواند الکتریسیته را از طریق اندوکتانس سوئیچینگ یا خازن برای تحقق توزیع مجدد انرژی در بسته باتری منتقل کند. یکسان سازی غیر فعال ولتاژ باتری را با مصرف انرژی اضافی تنظیم می کند. بالانس فعال پیچیده اما کارآمد است و برای بستههای باتری با ظرفیت بالا مناسب است و متعادلسازی غیرفعال برای بستههای باتری کوچک و متوسط مناسب است.
2. تعادل ولتاژ و جریان
در باتری های سری، مشکل یکسان سازی ولتاژ کلید اطمینان از شارژ و دشارژ یکنواخت هر سلول است. یک بسته باتری بدون مدار یکسان سازی ولتاژ، بخشی از باتری را بیش از حد یا کم شارژ می کند که بر عمر کل بسته باتری تأثیر می گذارد. بسته باتری موازی با مشکل تعادل جریان روبرو می شود و تفاوت مقاومت داخلی منجر به توزیع ناهموار جریان می شود که به راحتی می توان برخی از باتری ها را بار جریان بیشتری را تحمل کرد.
مشکلات خاص:بسته های باتری سری ولتاژ ناهموار می توانند باعث شارژ بیش از حد و آسیب دیدن برخی از باتری ها یا تخلیه زود هنگام در هنگام تخلیه شوند. جریان نامتعادل بسته باتری موازی، پیر شدن واحد باتری را تسریع کرده و عمر باتری را کوتاه می کند.
راه حل:
مدار متعادل کننده فعال:از طریق ترکیب سلفها، خازنها و تراشههای کنترل، انتقال هوشمند توان برای دستیابی به تعادل ولتاژ کارآمد. این روش می تواند به طور موثر مصرف داخلی باتری را کاهش دهد و راندمان شارژ و دشارژ کل بسته باتری را بهبود بخشد. روشهای متداول متعادلسازی شامل متعادلسازی ظرفیت پروازی و بالانسسازی اندوکتانس سوئیچینگ است. شما باید یک راه حل مناسب را بر اساس سناریوی برنامه باتری انتخاب کنید.
مدار یکسان سازی غیرفعال:از طریق مقاومت به مصرف انرژی اضافی باتری ولتاژ بالا. این روش ساده، کم هزینه، اما راندمان و تولید گرما کم است و برای درمان متعادل بسته های باتری کوچک مناسب است. در طول طراحی، باید به قدرت و عملکرد اتلاف حرارت مقاومت توجه شود تا از گرمای بیش از حد موضعی در طول فرآیند یکسان سازی جلوگیری شود.
3. طراحی سیستم مدیریت حرارتی
باتری گرمای زیادی در کار تولید می کند، به خصوص زمانی که تخلیه جریان زیاد آشکارتر باشد. اگر گرما به طور موثر توزیع نشود، دمای باتری به تدریج افزایش مییابد و در نتیجه عملکرد باتری کاهش مییابد، عمر کوتاهتر میشود و حتی خطر فرار حرارتی به همراه خواهد داشت.
مشکلات خاص:دمای نامناسب باعث گرم شدن بیش از حد برخی از واحدهای باتری و در نتیجه افزایش مقاومت داخلی، تجزیه الکترولیت و سایر مشکلات می شود و حتی منجر به آتش گرفتن بسته باتری می شود.
راه حل:
مواد هدایت حرارتی و طراحی اتلاف گرما:در طراحی بسته باتری می توان موادی با رسانایی حرارتی بالا مانند صفحات دفع حرارت آلیاژ آلومینیوم، پدهای سیلیکونی حرارتی و غیره اضافه کرد که می تواند گرمای تولید شده توسط واحد باتری را به سرعت صادر کند. کانالهای جریان هوا را در داخل بسته باتری بهینه کنید تا اتلاف گرما توسط همرفت طبیعی یا جابجایی اجباری با فن بهبود یابد. برای کاربردهای توان بالا، اتلاف گرمای خنک کننده مایع را می توان در نظر گرفت و با جذب گرما از طریق خنک کننده در گردش، راندمان اتلاف گرما بالاتر است.
نظارت بر دما و خنک کننده فعال:یک سنسور دما در BMS یکپارچه شده است تا دمای هر سلول را در زمان واقعی کنترل کند. اگر دما خیلی بالا باشد، سیستم به طور خودکار بار را کاهش می دهد یا طرح اتلاف گرما را تنظیم می کند. در عین حال، سیستم خنک کننده هوشمند می تواند به طور خودکار فن یا سیستم خنک کننده مایع را با توجه به وضعیت دمای باتری راه اندازی کند تا از خرابی باتری ناشی از گرمای بیش از حد جلوگیری شود.
4. طراحی ساختاری بسته باتری
طراحی ساختاری بسته باتری نه تنها باید پایداری واحد باتری را تضمین کند، بلکه سهولت اتصال الکتریکی، اتلاف گرما و نگهداری را نیز بهینه کند. طراحی ساختاری نامعقول منجر به تماس ضعیف باتری، آسیب لرزش و حتی اتصال کوتاه و سایر مشکلات می شود.
مشکلات خاص: ساختار نامعقول ممکن است باعث شل شدن باتری، سایش، افزایش مقاومت تماس داخلی و در نتیجه گرمایش موضعی و کاهش عملکرد شود.
راه حل:
طراحی مدولار:طراحی بسته باتری ماژولار باعث می شود که یک ماژول باتری به طور مستقل بسته بندی شود و به راحتی متصل شود، و ماژول آسیب دیده را می توان به سرعت جایگزین کرد تا راحتی بسته باتری را بهبود بخشد. طراحی ساختار لرزه ای بین ماژول ها برای کاهش تأثیر نیروی خارجی بر واحد باتری اتخاذ شده است.
مواد محافظ و بهبود طراحی:از فوم جاذب ضربه، پدهای لاستیکی و سایر مواد برای بسته بندی ماژول باتری استفاده کنید تا ضربه و شوک خارجی را کاهش دهید. مواد محفظه باید نسوز، ضد آب، مواد با استحکام بالا مقاوم در برابر خوردگی مانند آلیاژ آلومینیوم، فولاد ضد زنگ یا پلاستیک های مهندسی باشند و سوراخ های تهویه و سینک های حرارتی باید برای بهینه سازی مدیریت حرارتی طراحی شوند.

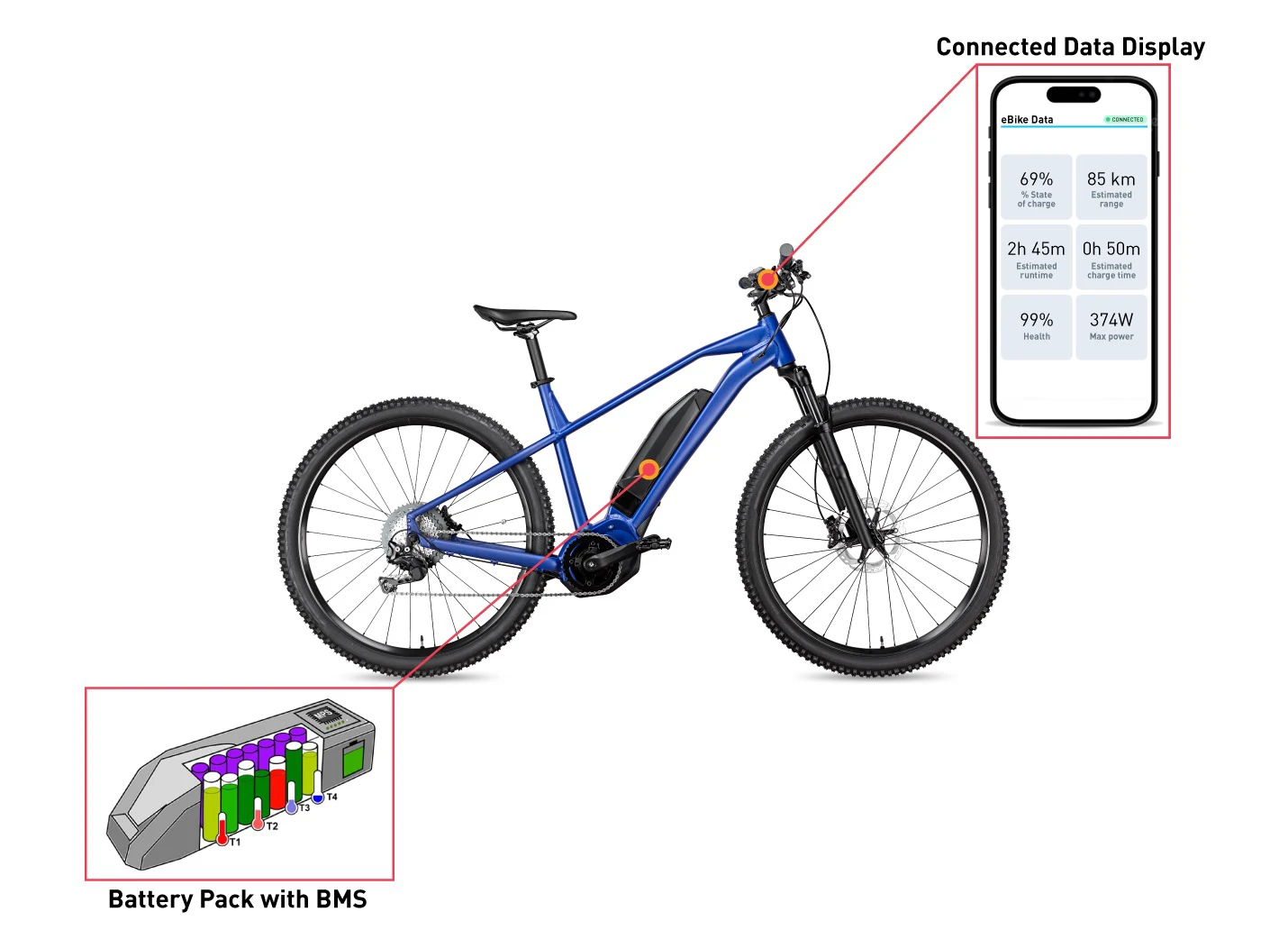

5. سیستم مدیریت باتری (BMS)
BMS (سیستم مدیریت باتری) مرکز کنترل بسته باتری است که وظیفه نظارت و مدیریت لحظه ای پارامترهای قدرت، ولتاژ، جریان و دمای باتری را بر عهده دارد. عملکردهای BMS شامل متعادل کردن باتری، تشخیص عیب، کنترل شارژ و دشارژ و غیره است. عملکرد آن ایمنی و کارایی کلی بسته باتری را تعیین می کند.
مشکلات خاص: اگر BMS به درستی طراحی نشده باشد، وضعیت غیرعادی ممکن است به موقع تشخیص داده نشود و در نتیجه مشکلاتی مانند شارژ بیش از حد، تخلیه بیش از حد یا گرم شدن بیش از حد بسته باتری ایجاد شود.
راه حل:
سنسورهای نظارتی با دقت بالا: سنسورهای ولتاژ، جریان و دما با دقت بالا در BMS تعبیه شده است که می تواند پارامترهای وضعیت باتری را به دقت تشخیص داده و آنها را به واحد کنترل BMS در زمان واقعی انتقال دهد. واحد کنترل رفتار شارژ و دشارژ باتری و تنظیم تعادل را از طریق الگوریتم های داخلی برای اطمینان از ایمنی سیستم تجزیه و تحلیل می کند.
الگوریتم های هوشمند و تجزیه و تحلیل داده ها: الگوریتم های مدیریت باتری پیشرفته، مانند شبکه های عصبی، یادگیری ماشین و سایر فناوری ها، برای تجزیه و تحلیل داده های استفاده از باتری برای پیش بینی وضعیت سلامت و عمر باقی مانده باتری استفاده می شود. بر اساس نتایج تحلیل الگوریتم، BMS به طور فعال استراتژی شارژ و دشارژ را برای به حداکثر رساندن عمر باتری بهینه میکند.
6. طراحی مدار حفاظت از باتری
مدار حفاظت از باتری یک اقدام ایمنی مهم برای جلوگیری از اضافه ولتاژ، کم ولتاژ، اتصال کوتاه و جریان اضافی بسته باتری است. اگر بسته باتری مدار حفاظتی مناسبی نداشته باشد در موارد شدید به راحتی می تواند خطر ایجاد کند و در موارد جدی باعث آتش سوزی یا انفجار می شود.
مشکلات خاص: مدار حفاظتی از دست رفته یا طراحی نامناسب ممکن است باعث شود باتری در حین شارژ و دشارژ آسیب ببیند یا جریان را در طول اتصال کوتاه قطع نکند.
راه حل:
مکانیسم حفاظت چندگانه: طراحی و یکپارچه کردن مدارهای حفاظتی متعدد، از جمله حفاظت در برابر ولتاژ، حفاظت در برابر ولتاژ، حفاظت در برابر جریان اضافه، حفاظت از اتصال کوتاه و غیره. شکست استاد به عنوان مثال، حفاظت از جریان اضافه را می توان از طریق ترکیب لوله MOS و فیوز سریع برای دستیابی به عملکرد قطع برق آنی طراحی کرد.
طراحی حفاظت دو طرفه و ایزوله: طراحی مدار حفاظتی دو طرفه می تواند به طور همزمان فرآیند شارژ و دشارژ باتری را نظارت کند تا از تحت تاثیر قرار گرفتن باتری توسط ناهنجاری در انتهای شارژر و بار جلوگیری کند. مدار جداسازی بین بسته های باتری برای جلوگیری از جریان برگشتی بین سلول های باتری و بهبود ایمنی الکتریکی کلی طراحی شده است.
7. کارایی و اتلاف انرژی
اتلاف انرژی در طراحی باتری موازی سری عمدتاً ناشی از مقاومت داخلی، مقاومت کانکتور و مصرف برق BMS و مدار حفاظتی است. در عملکرد جریان بالا، این تلفات بیشتر افزایش می یابد و به طور مستقیم کارایی و استقامت کلی بسته باتری را کاهش می دهد.
مشکلات خاص: راندمان پایین منجر به عمر باتری کوتاهتر میشود و بر تجربه استفاده واقعی از دستگاه تأثیر میگذارد و اتلاف انرژی طولانی مدت نیز گرمای بسته باتری را افزایش میدهد.
راه حل:
مواد اتصال بهینه شده: از مواد اتصال با مقاومت کم و رسانایی بالا مانند فویل مس، نوار مس قلعشده یا نوار آلیاژ آلومینیوم استفاده کنید. بهینه سازی فرآیند جوشکاری، از طریق جوشکاری لیزر، جوشکاری اولتراسونیک و سایر فن آوری های پیشرفته برای اطمینان از پایداری و مقاومت کم نقطه اتصال، کاهش اتلاف انرژی الکتریکی در نقطه اتصال.
بهبود بهره وری انرژی BMS: BMS باید با در نظر گرفتن بهینه سازی بهره وری انرژی طراحی شود تا از مصرف انرژی غیر ضروری جلوگیری شود. با استفاده از تراشه های کم مصرف و حالت های خواب هوشمند، مصرف انرژی خود BMS را کاهش دهید. همچنین میتوان ماژولهای بازیابی انرژی را به BMS اضافه کرد تا انرژی اضافی درون بسته باتری را بازیابی کرده و مجدداً استفاده کند تا بازده انرژی کلی بهبود یابد.
8. ایمنی و قابلیت اطمینان
بستههای باتری باید با انواع محیطهای سخت مانند لرزش، ضربه و دمای بالا در استفاده واقعی مقابله کنند و طراحی ایمنی و قابلیت اطمینان باتریها بسیار مهم است. خرابی یک باتری می تواند کل بسته باتری را دچار مشکل کند و منجر به خرابی تجهیزات و حتی به خطر انداختن ایمنی کاربر شود.
مشکلات خاص: خرابی یک واحد در بسته باتری می تواند گسترش یابد و منجر به خرابی کلی بسته باتری یا تصادف ایمنی شود.
راه حل:
حفاظت چند لایه و طراحی اضافی: هنگام طراحی بسته های باتری، حفاظت چند لایه باید در نظر گرفته شود، مانند افزودن اجزای ایمنی مانند پارتیشن های آتش و شیرهای ضد انفجار به طراحی سازه. طراحی اضافی به بقیه باتری اجازه می دهد تا در صورت خرابی برخی از واحدها به درستی کار کند و در نتیجه ایمنی کلی را بهبود بخشد.
تست دقیق و صدور گواهینامه: بسته های باتری باید قبل از تولید تحت آزمایش سازگاری محیطی دقیق قرار گیرند، از جمله تست ارتعاش، تست سقوط، تست چرخه حرارتی و غیره. از طریق UL، CE، UN38.3 و سایر گواهینامه های بین المللی، برای اطمینان از مطابقت بسته باتری استانداردهای ایمنی بین المللی، اعتماد کاربر را افزایش می دهد.
9. ویژگی های پاسخ پویا
بسته های باتری باید به سرعت به تغییرات بار پاسخ دهند تا از پایداری دستگاه اطمینان حاصل شود. بسته باتری با پاسخ دینامیکی کند باعث عملکرد ناپایدار دستگاه و نوسانات ولتاژ قابل توجهی می شود که بر تجربه کاربر تأثیر می گذارد.
مشکلات خاص: پاسخ ناکافی باتری می تواند باعث افزایش سرعت و کاهش سرعت دستگاه یا پدیده افت ولتاژ در هنگام تغییر شدید بار شود.
راه حل:
انتخاب باتری با نرخ بالا: سلولهای باتری با سرعت بالا را با ویژگیهای پاسخ دینامیکی عالی انتخاب کنید، که میتوانند به سرعت خروجی را در صورت تغییر سریع بار تنظیم کنند. همراه با الگوریتم پاسخ سریع BMS، ویژگی های دینامیکی خروجی باتری را می توان بیشتر بهینه کرد.
فیلتر اندوکتانس و جبران خازن: فیلتر اندوکتانس و شبکه جبران ظرفیت خازن در انتهای خروجی بسته باتری طراحی شده اند تا نوسانات ولتاژ را کاهش داده و توانایی پاسخ دینامیکی باتری را بهبود ببخشند. این طراحی نوسانات ولتاژ را کاهش می دهد و عملکرد پایدار تجهیزات را تحت تغییرات بار زیاد تضمین می کند.

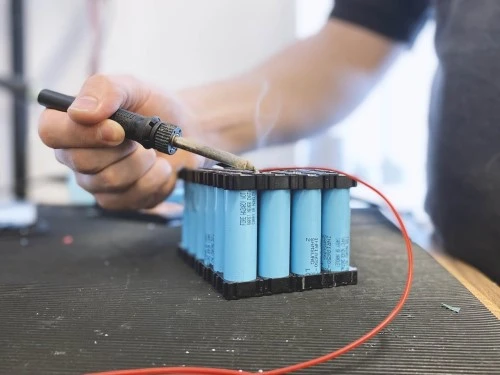

10. تکنولوژی اتصال و انتخاب مواد
بخش اتصال بسته باتری به عملکرد الکتریکی و حرارتی عالی نیاز دارد. اتصال ضعیف منجر به افزایش مقاومت، گرمایش تماس و حتی ذوب می شود که ممکن است در موارد جدی باعث خرابی بسته باتری شود.
مشکلات خاص: مواد اتصال نامناسب یا فرآیند ضعیف ممکن است مقاومت بسته باتری را افزایش داده و باعث گرمای بیش از حد موضعی شود و در نتیجه باعث اتلاف انرژی و خطرات ایمنی شود.
راه حل:
اتصال دهنده ها و فناوری های جوشکاری با کیفیت بالا را انتخاب کنید: روش های جوشکاری مانند جوشکاری لیزری یا جوشکاری اولتراسونیک معمولاً در اتصالات بسته باتری استفاده می شود. این روش ها مقاومت کم و استحکام مکانیکی بالا را در محل اتصال تضمین می کند و از تماس ضعیف ناشی از لرزش یا تغییرات دما جلوگیری می کند.
از مواد عایق مقاوم در برابر حرارت استفاده کنید: قطعات اتصال در بسته باتری باید با مواد عایق مقاوم در برابر حرارت و مقاوم در برابر سایش، مانند نوار مقاوم در برابر حرارت و لوله های عایق تفلون پیچیده شوند. این مواد می توانند به طور موثر از اتصال کوتاه یا نشتی در محل اتصال جلوگیری کنند و ایمنی و عمر بسته باتری را بهبود بخشند.
