در عصری که فناوری باتری نوآوری در وسایل نقلیه الکتریکی (EVs)، سیستمهای انرژی تجدیدپذیر، و الکترونیک قابل حمل را هدایت میکند، درک وضعیت شارژ (SoC) و وضعیت سلامت (SoH) باتریها ضروری است. این معیارها نه تنها عملکرد باتری را افزایش می دهند، بلکه به ایمنی و طول عمر نیز کمک می کنند. این وبلاگ اهمیت SoC و SoH را به طور عمیق بررسی می کند و روش های جامعی برای محاسبه آنها ارائه می دهد.

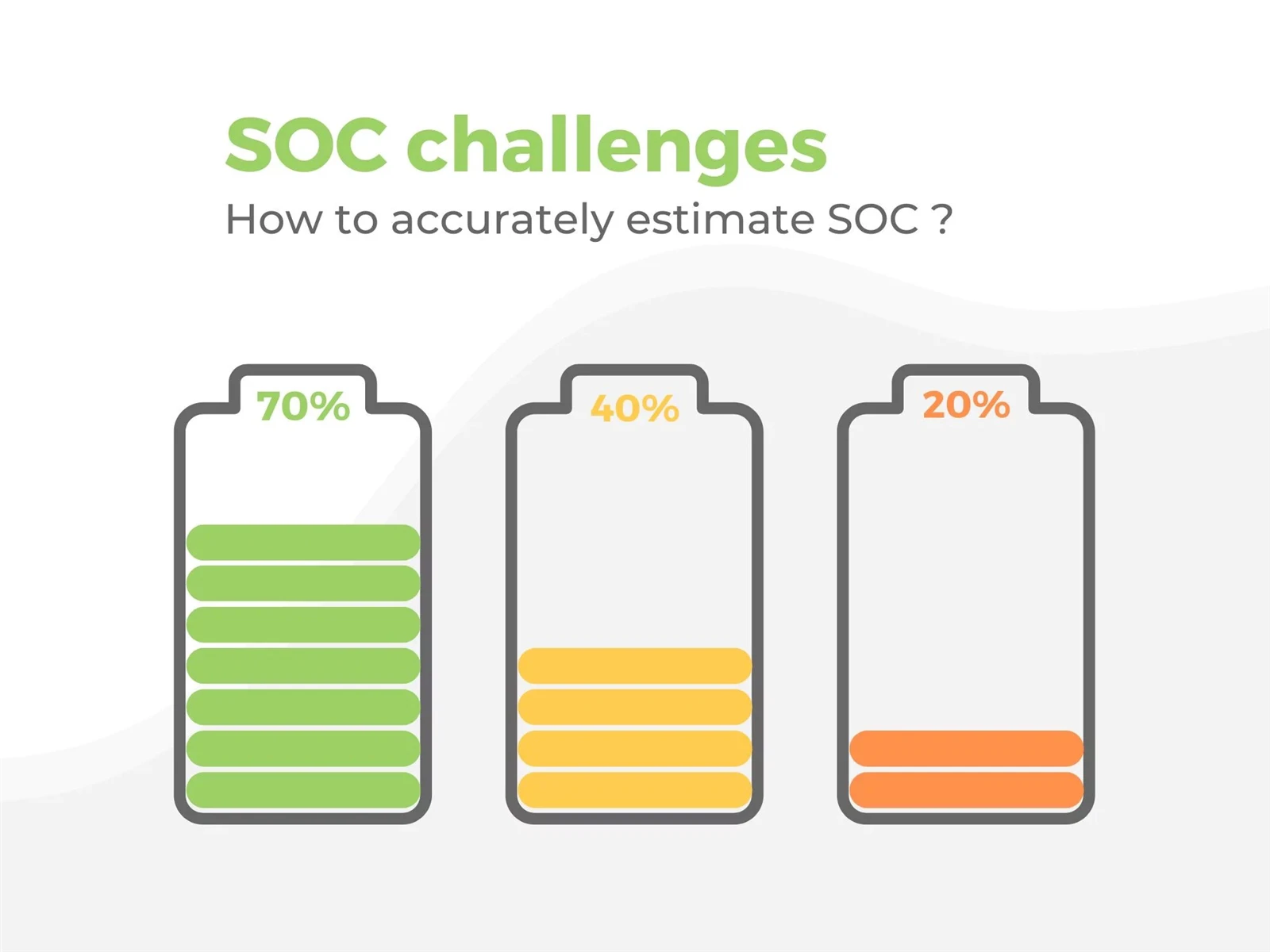

وضعیت شارژ (SoC) چیست؟
SoC سطح شارژ فعلی یک باتری را به عنوان درصدی از ظرفیت نامی آن نشان می دهد. به عنوان مثال، اگر یک باتری لیتیوم یونی با ظرفیت 100 Ah 50 Ah باقی مانده باشد، SoC آن 50٪ است. SoC به چند دلیل حیاتی است:
1. مدیریت عملکرد
درک SoC به کاربران امکان می دهد عملکرد باتری را بهینه کنند. در خودروهای الکتریکی، حفظ برد SoC بهینه (معمولاً بین 20٪ تا 80٪) می تواند کارایی رانندگی را افزایش دهد و برد خودرو را افزایش دهد. بسیاری از خودروهای برقی از سیستمهای مدیریت باتری (BMS) استفاده میکنند که توان خروجی را بر اساس SoC تنظیم میکند تا از عملکرد روان و جلوگیری از تخلیه عمیق جلوگیری کند.
2. طول عمر باتری
طول عمر باتری ارتباط نزدیکی با نحوه مدیریت SoC دارد. تخلیه عمیق مکرر (زیر 20٪ SoC) و شارژ بیش از حد (بیش از 80٪ SoC) می تواند منجر به پیری سریع باتری و کاهش ظرفیت شود. نگهداری باتری در محدوده ایدهآل SoC میتواند عمر آن را به میزان قابل توجهی افزایش دهد و به آن امکان میدهد در طول زمان تعداد شارژ بیشتری را تحمل کند.
3. ملاحظات ایمنی
مانیتورینگ SoC برای جلوگیری از موقعیت های خطرناک حیاتی است. شارژ بیش از حد می تواند منجر به فرار حرارتی شود، جایی که دمای باتری به طور غیرقابل کنترلی افزایش می یابد و به طور بالقوه باعث آتش سوزی یا انفجار می شود. برعکس، تخلیه بیش از حد باتری می تواند منجر به آسیب جبران ناپذیر شود. سیستم هایی که SoC را در زمان واقعی نظارت می کنند به کاهش این خطرات کمک می کنند.
وضعیت سلامت (SoH) چیست؟
SoH وضعیت کلی یک باتری را در مقایسه با وضعیت بهینه آن در زمان جدید منعکس می کند. این شامل عوامل مختلفی از جمله ظرفیت، مقاومت داخلی و کارایی است. SoH معمولاً به صورت درصد بیان می شود که نشان می دهد چقدر از ظرفیت اصلی باقی مانده است.
1. نظارت بر سلامت
ارزیابی منظم SoH امکان نگهداری پیشگیرانه را فراهم می کند. با ردیابی SoH در طول زمان، کاربران می توانند روند تخریب را شناسایی کرده و قبل از از کار افتادن باتری اقدامات اصلاحی انجام دهند. به عنوان مثال، در کاربردهای حیاتی مانند هوافضا یا تجهیزات پزشکی، تشخیص زودهنگام مسائل بهداشتی برای اطمینان از قابلیت اطمینان عملیاتی حیاتی است.
2. پیش بینی طول عمر
SoH به عنوان یک شاخص کلیدی برای پیش بینی ظرفیت باقیمانده و عمر مفید (RUL) یک باتری عمل می کند. مدلهای پیشرفته میتوانند SoH را با استفاده از دادههای عملکرد تاریخی و معیارهای سلامت فعلی تخمین بزنند، که برای مدیریت موجودی و برنامهریزی نگهداری در کاربردهای صنعتی بسیار مهم است.
3. بهره وری عملیاتی
درک SoH به کاربران امکان می دهد الگوهای استفاده خود را بر اساس وضعیت باتری تنظیم کنند. اگر SoH نشان دهنده کاهش قابل توجه ظرفیت باشد، کاربران ممکن است برای جلوگیری از خاموش شدن غیرمنتظره، برنامه های کاربردی با تخلیه بالا را محدود کنند.
نحوه محاسبه SoC
1. روش ولتاژ مدار باز (OCV).
روش OCV شامل اندازه گیری ولتاژ باتری در زمانی که تحت بار نیست. هر سطح ولتاژ مربوط به یک SoC خاص بر اساس یک منحنی ولتاژ-SoC از پیش تعیین شده است. این روش دقیق است، اما به باتری نیاز دارد تا مدتی استراحت کند، که آن را برای برنامه های بلادرنگ غیرعملی می کند.
مثال:فرض کنید یک باتری لیتیوم یونی با ولتاژ اسمی 3.7 ولت دارید. هنگامی که ولتاژ را بدون بار اندازه گیری می کنید و آن را 3.6 ولت می دانید، می توانید به منحنی ولتاژ-SoC سازنده باتری مراجعه کنید. این نشان می دهد که SoC تقریباً 80٪ است.
2. شمارش آمپر ساعت (آه).
این روش شارژ تجمعی ورودی و خروجی باتری را ردیابی می کند. با ادغام جریان در طول زمان، کاربران می توانند SoC را تخمین بزنند. با این حال، ممکن است به دلیل تخلیه خود به خود، به خصوص در باتری های قدیمی، خطاها جمع شوند. کالیبراسیون مجدد منظم برای حفظ خوانش دقیق SoC ضروری است.
مثال:باتری با ظرفیت 100 Ah را در نظر بگیرید. اگر آن را با جریان 10 آمپر به مدت 5 ساعت تخلیه کنید، می توانید ظرفیت تخلیه شده را محاسبه کنید:
ظرفیت تخلیه شده=جریان تخلیه × زمان=10A × 5 ساعت=50آه
با شروع از حالت شارژ کامل (100 Ah)، SoC فعلی خواهد بود:
SoC ٪7b٪7b0٪7d٪7d ((100Ah٪e2٪88٪9250Ah) ٪2f 100Ah ) ٪c3٪97 100٪25 ٪7b٪7b5٪7d٪7d٪25
3. فیلتر کالمن و یادگیری ماشین
تکنیک های پیشرفته از الگوریتم هایی برای پیش بینی SoC بر اساس ورودی های متعدد مانند ولتاژ، جریان و دما استفاده می کنند. فیلترهای کالمن به صورت پویا تخمین ها را بر اساس داده های زمان واقعی تنظیم می کنند، در حالی که مدل های یادگیری ماشینی می توانند از داده های تاریخی یاد بگیرند تا دقت را در طول زمان بهبود بخشند. این روش ها به ویژه در کاربردهای پیچیده که شرایط باتری در نوسان است مفید هستند.
مثال:یک سیستم مدیریت باتری (BMS) از فیلتر کالمن برای تنظیم پویا تخمین های SoC استفاده می کند. در یک لحظه خاص، سیستم جریان تخلیه -5 A و ولتاژ 3.6 ولت را در 25 درجه اندازه میگیرد. پس از پردازش این داده ها، الگوریتم SoC را 78 درصد تخمین می زند.
نحوه محاسبه SoH
1. اندازه گیری مقاومت داخلی
اندازه گیری مقاومت داخلی باتری می تواند بینش هایی را در مورد سلامت آن ارائه دهد. افزایش مقاومت اغلب نشان دهنده تخریب است. تکنیکهایی مانند طیفسنجی امپدانس میتوانند به دقت مقاومت را در فرکانسهای مختلف اندازهگیری کنند و تصویر جامعتری از سلامت باتری ارائه دهند.
مثال:با استفاده از طیف سنجی امپدانس، مقاومت داخلی یک باتری لیتیوم یونی را اندازه گیری می کنید. اگر مقاومت اندازه گیری شده 30 میلی اهم باشد، در حالی که مقاومت باتری جدید 10 میلی اهم باشد، این افزایش نشان می دهد که سلامت باتری در طول زمان بدتر شده است.
2. تست ظرفیت
انجام چرخه های شارژ-دشارژ کنترل شده به کاربران اجازه می دهد تا کاهش ظرفیت را در طول زمان اندازه گیری کنند. با مقایسه ظرفیت فعلی با ظرفیت اصلی، کاربران می توانند SoH را محاسبه کنند. این روش نیازمند زمان و کنترل دقیق بر شرایط آزمایش برای اطمینان از نتایج دقیق است.
مثال:شما یک آزمایش تخلیه شارژ کنترل شده انجام می دهید. پس از شارژ کامل باتری، عملکرد آن را در یک بار مشخص مشاهده می کنید. باتری که در ابتدا 100 Ah بود، اکنون تنها 80 Ah را در شرایط مشابه پشتیبانی می کند. بنابراین، SoH به صورت زیر محاسبه می شود:
SoH=( 80Ah / 100Ah ) × 100%=80%
3. تجزیه و تحلیل داده محور
BMS مدرن می تواند به طور مداوم معیارهای عملکرد را نظارت کند و الگوریتم هایی را برای ارزیابی SoH اعمال کند. این سیستمها پارامترهای مختلف از جمله دما، چرخه شارژ و الگوهای استفاده را تجزیه و تحلیل میکنند و ارزیابیهای سلامتی را در زمان واقعی ارائه میکنند که با شرایط متغیر سازگار میشوند.
مثال:یک BMS هوشمند به طور مداوم چرخه های شارژ باتری را که به 500 رسیده است نظارت می کند. جریان تخلیه متوسط 10 A را ثبت می کند و توجه می کند که دما بین -10 درجه تا 40 درجه در نوسان است. بر اساس این داده ها، سیستم SoH فعلی را 75٪ ارزیابی می کند و عمر مفید باقی مانده حدود 600 چرخه شارژ بیشتر را پیش بینی می کند.
عوامل موثر بر SoC و SoH
1. دما
دما نقش مهمی در عملکرد و سلامت باتری دارد. دمای بالا می تواند واکنش های شیمیایی را تسریع کند و منجر به پیری سریع تر شود، در حالی که دمای پایین می تواند ظرفیت و کارایی را کاهش دهد. دمای عملیاتی بهینه برای باتریهای لیتیوم یون معمولاً از 20 درجه تا 25 درجه متغیر است.
2. نرخ شارژ و تخلیه
سرعت شارژ یا دشارژ شدن باتری به طور قابل توجهی بر SoC و SoH آن تأثیر می گذارد. تخلیه با نرخ C بالا می تواند باعث استرس حرارتی شود، در حالی که شارژ فوق سریع می تواند دمای داخلی را افزایش دهد. تولیدکنندگان نرخ های شارژ و دشارژ توصیه شده را برای کاهش این اثرات ارائه می کنند.
3. الگوهای دوچرخه سواری
فرکانس و عمق چرخه های شارژ-دشارژ می تواند بر سلامت باتری تأثیر بگذارد. چرخه های کم عمق (تخلیه جزئی) عموماً نسبت به چرخه های عمیق آسیب کمتری دارند، که می تواند منجر به کاهش قابل توجه ظرفیت در طول زمان شود.
