نحوه سیم کشی باتری 24 ولتی برای اسکوتر برقی

وقتی نوبت به سیم کشی باتری 24 ولتی برای اسکوتر برقی می رسد، ممکن است بسیاری از مبتدیان این کار را پیچیده و دلهره آور بدانند. با این حال، در واقعیت، هنگامی که اصول اولیه را درک کردید و روش‌های صحیح را دنبال کردید، این فرآیند آنقدرها هم که به نظر می‌رسد دشوار نیست. یک سیستم باتری 24 ولت، همانطور که از نام آن پیداست، 24 ولت برق را فراهم می کند، که پیکربندی استاندارد برای بسیاری از اسکوترهای برقی سبک وزن و خودروهای الکتریکی کوچک است. این باتری ها معمولاً از نوع لیتیومی یا سرب اسیدی هستند که هر دو قادر به تامین نیروی کافی برای اسکوترهای برقی هستند و آنها را برای رفت و آمد روزانه یا سفرهای آخر هفته ایده آل می کند.

شاید تعجب کنید که چرا یک باتری 24 ولتی را به جای گزینه ای با ولتاژ بالاتر انتخاب کنید؟ به بیان ساده، باتری 24 ولتی تعادلی بین تامین نیروی کافی و در عین حال پایین نگه داشتن وزن ایجاد می کند که برای اسکوترهای برقی سبک وزن عالی است. بخش‌های زیر به جزئیات نحوه انتخاب باتری مناسب، مراحل سیم‌کشی و ملاحظات مهم می‌پردازد تا اطمینان حاصل شود که می‌توانید فرآیند سیم‌کشی باتری را با موفقیت انجام دهید.

news-400-400

قبل از شروع سیم کشی، مهم است که اطمینان حاصل کنید که تمام ابزار و مواد لازم را دارید. در زیر لیستی از اجزای اساسی که برای سیم کشی باتری 24 ولتی برای اسکوتر برقی خود نیاز دارید آورده شده است:

باتری 24 ولت: حیاتی ترین جزء. به طور معمول، دو نوع باتری پیدا خواهید کرد: لیتیوم و سرب اسید. باتری‌های لیتیومی به دلیل چگالی انرژی بالاتر و طول عمر بیشتر، به طور فزاینده‌ای محبوب می‌شوند، و آنها را به انتخابی ارجح برای اسکوترهای برقی تبدیل می‌کند.
سیستم مدیریت باتری (BMS): BMS "مغز" سیستم باتری است. سلامت باتری را کنترل می کند، از شارژ بیش از حد، تخلیه بیش از حد و گرم شدن بیش از حد جلوگیری می کند و از باتری در برابر آسیب محافظت می کند.
سیم های اتصال باتری: انتخاب کابل های مناسب مهم است. کابل ها باید حداکثر بار جریان باتری را تحمل کنند. به طور معمول، سیم های ضخیم تر برای جلوگیری از گرم شدن بیش از حد به دلیل جریان بیش از حد توصیه می شود.
کانکتورها: برای اتصال باتری به سایر قسمت های اسکوتر برقی مانند کنترلر و موتور استفاده می شود. کانکتورهای رایج عبارتند از XT60، Anderson Powerpole و غیره.
نوار برق و نوار عایق: از این نوارها برای اطمینان از عایق بندی مناسب تمام نقاط اتصال استفاده می شود و از اتصال کوتاه یا شوک الکتریکی جلوگیری می کند.
فیوزها و اجزای حفاظت جریان: فیوزها در برابر جریان بیش از حد محافظت می کنند و ایمنی کل سیستم را تضمین می کنند.

هنگامی که همه این مواد را آماده کردید، می توانید روند را شروع کنید. مرحله بعدی درک نحوه اتصال صحیح این اجزا خواهد بود.

انتخاب باتری مناسب کلید تضمین عملکرد و ایمنی اسکوتر برقی شماست. هنگام انتخاب یک باتری 24 ولتی، چندین فاکتور مهم وجود دارد که باید در نظر گرفته شود: نوع باتری، ظرفیت، میزان دشارژ و سیستم مدیریت باتری مربوطه (BMS).

1. نوع باتری: رایج ترین انواع باتری لیتیوم و سرب اسیدی هستند. باتری های لیتیومی از نظر وزن، چگالی ظرفیت و طول عمر دارای مزیت هستند و آنها را برای اسکوترهای برقی مدرن مناسب تر می کند. از سوی دیگر، باتری‌های سرب اسیدی مقرون به صرفه‌تر هستند، اما معمولاً سنگین‌تر هستند و طول عمر کمتری دارند.

2. ظرفیت باتری (Ah): ظرفیت باتری تعیین می کند که چقدر انرژی می تواند تامین کند و هر چه ظرفیت بیشتر باشد، برد اسکوتر بیشتر می شود. به طور معمول، باتری هایی با ظرفیت بین 5 تا 10 آمپر ساعت برای اکثر اسکوترهای برقی کافی هستند و بردی بین 20 تا 50 کیلومتر را فراهم می کنند. شما می توانید ظرفیت باتری مناسب را بر اساس نیازهای خاص خود انتخاب کنید. اگر اغلب برای مسافت های طولانی سوار می شوید، باتری با ظرفیت بالاتر توصیه می شود.

3. نرخ دشارژ (رتبه C): میزان دشارژ باتری به میزان جریانی که می تواند برای یک دوره پایدار تحمل کند، اشاره دارد که معمولاً به صورت "C" بیان می شود. به عنوان مثال، باتری با درجه 10 درجه سانتیگراد می تواند 10 برابر ظرفیت خود جریان داشته باشد. نرخ دشارژ بالا برای اطمینان از تحویل پایدار نیرو، به ویژه در هنگام شتاب گیری و سربالایی، بدون ایجاد افت ولتاژ یا گرمای بیش از حد مهم است.

4. سیستم مدیریت باتری (BMS): نقش BMS فقط جلوگیری از شارژ و دشارژ بیش از حد نیست، بلکه نظارت بر وضعیت تک تک سلول ها و جلوگیری از عدم تعادل در بسته باتری است. برای یک سیستم 24 ولت، پیکربندی معمولا شامل بسته های 10S (10 سری) یا 12S (12 سری) است که محدوده ولتاژ و الزامات BMS مربوطه را تعیین می کند. مطمئن شوید BMS را انتخاب کنید که با مشخصات باتری سازگار باشد.

با درک این مشخصات باتری، می توانید باتری 24 ولتی را انتخاب کنید که به بهترین وجه با نیازهای اسکوتر برقی شما مطابقت دارد.

news-1080-1080

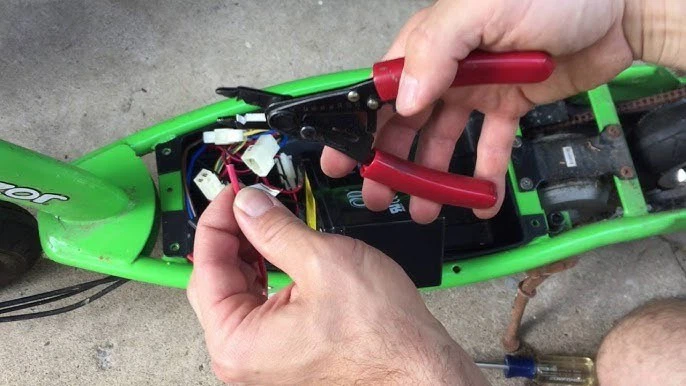

درک اصول پشت سیم کشی باتری برای اطمینان از اینکه سیستم باتری در اسکوتر برقی شما روان و ایمن کار می کند بسیار مهم است. سیم کشی یک سیستم باتری 24 ولت در درجه اول شامل اتصال باتری به کنترلر، موتور و شارژر اسکوتر است. بیایید نحوه عملکرد هر اتصال و مراحل مربوط به آن را بررسی کنیم.

اتصالات مثبت و منفی: ابتدا باید مطمئن شوید که پایانه های مثبت و منفی باتری را به درستی وصل کرده اید. ترمینال مثبت معمولا با رنگ "+" یا قرمز مشخص می شود، در حالی که پایانه منفی با رنگ "-" یا سیاه مشخص می شود. هنگام اتصال باتری، مطمئن شوید که ترمینال مثبت به ورودی مثبت اسکوتر و ترمینال منفی به ورودی منفی متصل است. اگر قطبیت را معکوس کنید، اسکوتر ممکن است راه اندازی نشود یا بدتر از آن، باتری یا کنترلر آسیب ببیند.
اتصال باتری و کنترلر: باتری به کنترلر اسکوتر متصل می شود که ولتاژ باتری را تنظیم می کند و توان خروجی موتور را کنترل می کند. هنگام اتصال، مطمئن شوید که اتصال بین باتری و کنترلر ایمن و عایق بندی شده است تا از تماس ضعیف یا اتصال کوتاه جلوگیری شود. بسیاری از کنترلرهای اسکوتر دارای درگاه های ورودی باتری خاصی هستند، بنابراین فقط دستورالعمل های سیم کشی در دفترچه راهنمای کاربر را دنبال کنید تا آنها را به درستی متصل کنید.
اتصال باتری و موتور: باتری نیز باید به موتور اسکوتر متصل شود. باتری نیرو را تامین می کند، در حالی که موتور چرخ ها را به حرکت در می آورد. این اتصال معمولاً از طریق کنترلر مدیریت می شود، زیرا کنترل کننده قدرت تامین شده از باتری را برای کنترل سرعت و گشتاور موتور تنظیم می کند.
سیم کشی سیستم مدیریت باتری (BMS): BMS هسته سیستم مدیریت باتری است که وظیفه نظارت بر سلامت باتری و اطمینان از عدم شارژ یا تخلیه بیش از حد باتری را بر عهده دارد. سیم کشی BMS معمولاً شامل چندین ترمینال ورودی و خروجی است که ولتاژ هر سلول باتری را کنترل می کند. هنگام سیم کشی، مطمئن شوید که هر سیم مانیتورینگ به درستی به BMS متصل شده است تا مدیریت دقیقی داشته باشد.

news-686-386

نصب باتری بخش مهمی از فرآیند سیم کشی است، زیرا نصب صحیح هم پایداری و هم طول عمر سیستم باتری را تضمین می کند. مراحل کلی نصب باتری 24 ولت در زیر آمده است:

محل مناسب باتری را انتخاب کنید: ابتدا باید محل مناسبی برای نصب باتری پیدا کنید. باتری باید به طور ایمن در موقعیتی نصب شود که در حین سواری جابجا نشود یا لرزش نداشته باشد. اکثر اسکوترهای برقی فضاهایی برای نصب باتری دارند که معمولاً در زیر عرشه یا تخته پا قرار دارند.

باتری را ایمن کنید: هنگامی که محل مناسب را پیدا کردید، باتری را محکم به قاب اسکوتر ببندید. برای نگه داشتن باتری در جای خود می توانید از براکت ها، پیچ ها یا نوارهای باتری استفاده کنید. اطمینان حاصل کنید که باتری محکم ثابت شده است تا از هرگونه حرکتی که می تواند باعث آسیب یا بی ثباتی شود جلوگیری کنید.

باتری را به کنترلر و موتور وصل کنید: همانطور که قبلا ذکر شد، پایانه های مثبت و منفی باتری را به ورودی های مربوطه روی کنترل و موتور متصل کنید. اگر BMS قبلاً نصب شده است، مطمئن شوید که سیم کشی آن نیز به درستی به باتری، کنترل کننده و موتور متصل شده است.

پورت شارژر را وصل کنید: اسکوترهای برقی معمولاً دارای یک درگاه شارژ هستند که برای شارژ مجدد باتری به شارژر متصل می شود. هنگام نصب باتری، مطمئن شوید که درگاه شارژ به درستی وصل شده است تا بعداً به راحتی شارژ شود.

اتصالات را بررسی کنید: پس از نصب، تمام اتصالات را به دقت بررسی کنید تا مطمئن شوید که ایمن هستند و هیچ سیمی در معرض دید قرار نمی گیرد. اطمینان حاصل کنید که تمام اتصالات به خوبی عایق بندی شده اند تا از اتصال کوتاه یا سایر مشکلات الکتریکی جلوگیری شود.

هنگام کار با باتری، ایمنی باید همیشه در اولویت باشد. انجام اقدامات احتیاطی لازم در هنگام نصب و سیم کشی تضمین می کند که سیستم باتری شما ایمن و کارآمد باقی بماند. در اینجا برخی از اقدامات ایمنی ضروری وجود دارد:

جلوگیری از اتصال کوتاه: همیشه مطمئن شوید که پایانه های مثبت و منفی باتری در طول سیم کشی با هیچ جسم فلزی تماس پیدا نکنند. از نوار عایق، لوله های انقباض حرارتی و سایر مواد محافظ برای پوشاندن سیم های در معرض دید و نقاط اتصال استفاده کنید و از اتصال کوتاه جلوگیری کنید.

از فیوزها و محافظ جریان استفاده کنید: نصب فیوزها و وسایل حفاظت جریان فعلی در سیستم باتری بسیار مهم است. فیوزها با قطع مدار در صورت تجاوز جریان از حد ایمن، در برابر جریان اضافه محافظت می کنند. یک فیوز با درجه جریان مناسب بر اساس ظرفیت باتری و نیازهای کنترلر انتخاب کنید.

از شارژ و دشارژ بیش از حد خودداری کنید: شارژ و دشارژ بیش از حد دو عامل اصلی آسیب باتری به خصوص در باتری های لیتیومی هستند. اطمینان حاصل کنید که سیستم مدیریت باتری (BMS) به درستی نصب شده و کار می کند، زیرا ولتاژ باتری را کنترل می کند و از شارژ یا تخلیه بیش از حد جلوگیری می کند و به افزایش طول عمر باتری کمک می کند.

نظارت منظم باتری: پس از نصب، به طور مرتب ولتاژ، دما و وضعیت فیزیکی باتری را بررسی کنید. به علائم تورم، نشت یا آسیب، به خصوص پس از استفاده طولانی مدت توجه کنید. اگر متوجه هر گونه ناهنجاری شدید، فوراً با تعویض یا تعمیر باتری آن را برطرف کنید.

باتری را از آب و دمای بالا دور نگه دارید: از قرار دادن باتری در معرض آب، به خصوص در محیط های بارانی یا مرطوب خودداری کنید. اطمینان حاصل کنید که باتری به خوبی از نفوذ آب محافظت می شود. علاوه بر این، از قرار دادن باتری در معرض دمای بالا خودداری کنید، زیرا می تواند منجر به گرم شدن بیش از حد، آتش سوزی یا انفجار شود.

با رعایت این نکات ایمنی، می توانید اطمینان حاصل کنید که سیستم باتری اسکوتر برقی خود برای مدت طولانی به طور موثر و ایمن کار می کند.

هنگامی که نصب باتری و سیم کشی کامل شد، گام بعدی انجام اشکال زدایی و آزمایش برای اطمینان از عملکرد صحیح سیستم و صحیح بودن همه اتصالات است. مراحل رفع اشکال و تست در زیر آمده است:

ولتاژ باتری را بررسی کنید: از یک مولتی متر دیجیتال (DMM) برای اندازه گیری ولتاژ باتری و اطمینان از قرار گرفتن آن در محدوده مناسب استفاده کنید. برای یک سیستم باتری 24 ولت، ولتاژ باید در هنگام شارژ کامل نزدیک به 24 ولت باشد. اگر ولتاژ به طور قابل توجهی کمتر از 24 ولت باشد، ممکن است باتری به طور کامل شارژ نشود یا ممکن است مشکلی در سیم کشی وجود داشته باشد.

اتصالات کنترل و موتور را بررسی کنید: اسکوتر برقی را روشن کنید و بررسی کنید که آیا ولتاژ بین باتری و کنترلر ثابت است یا خیر. اطمینان حاصل کنید که موتور به خوبی کار می کند. اگر موتور روشن نمی‌شود یا صداهای غیرعادی تولید می‌کند، ممکن است انرژی کافی از باتری، اتصالات سیم‌کشی ضعیف، یا تنظیمات کنترل‌کننده وجود نداشته باشد.

تست عملکرد: عملکردهای مختلف اسکوتر مانند شتاب، ترمز و فرمان را تست کنید. بررسی کنید که آیا باتری می تواند به طور مداوم اسکوتر را تغذیه کند و آیا همه اجزا (موتور، کنترلر و غیره) به خوبی با هم کار می کنند. اگر اسکوتر در حین شتاب گیری دچار افت قدرت می شود یا به نظر می رسد قدرت کمی دارد، ظرفیت باتری، تنظیمات کنترلر یا اتصالات سیم کشی را بررسی کنید.

پورت شارژ را بررسی کنید: مطمئن شوید که شارژر به درستی به باتری وصل شده و شروع به شارژ می کند. چراغ نشانگر شارژر را بررسی کنید تا مطمئن شوید مشکلی در فرآیند شارژ وجود ندارد. اگر شارژر کار نمی کند، ممکن است مشکل از درگاه باتری یا خود شارژر باشد.

بررسی دما: پس از استفاده طولانی مدت، دمای باتری، کنترل کننده و موتور را بررسی کنید. اگر هر جزء بیش از حد گرم شود، می تواند نشان دهنده جریان بیش از حد، مشکل سیم کشی یا اتلاف حرارت ناکافی باشد. اطمینان حاصل کنید که تمام قطعات در محدوده دمای معمولی خود کار می کنند.

news-850-455

در حین استفاده، ممکن است برخی از مشکلات رایج در سیستم باتری اسکوتر برقی وجود داشته باشد. در اینجا به برخی از این مشکلات و راه حل های آنها اشاره می کنیم:

اسکوتر برقی روشن نمی شود:

علت: این می تواند به دلیل شارژ ناکافی باتری، مشکلات سیم کشی یا خرابی کنترلر باشد.

راه حل: ابتدا شارژ باتری را بررسی کنید تا مطمئن شوید که پر است. اگر باتری سالم است، بررسی کنید که آیا اتصالات بین باتری و کنترلر امن است یا خیر. در نهایت، بررسی کنید که آیا کنترلر به درستی کار می کند.

شارژ نشدن باتری:

علت: دلایل احتمالی عبارتند از نقص شارژر، اتصال ضعیف در درگاه شارژ، یا مشکلات سیستم مدیریت باتری (BMS).

راه حل: بررسی کنید که آیا شارژر و پورت شارژ به درستی کار می کنند. اگر چراغ نشانگر شارژر روشن نشد، شارژر دیگری را امتحان کنید. اگر شارژر کار می کند، BMS را بررسی کنید تا مطمئن شوید که از شارژ شدن باتری جلوگیری نمی کند.

گرم شدن بیش از حد باتری:

علت: این ممکن است به دلیل تخلیه بیش از حد، قدیمی شدن باتری یا مشکلاتی در حین شارژ اتفاق بیفتد.

راه حل: بررسی کنید که آیا باتری بیش از حد تخلیه شده است و از استفاده از آن در زمانی که شارژ خیلی کم است خودداری کنید. به طور منظم سلامت باتری را بررسی کنید و مطمئن شوید که در طول شارژ بیش از حد گرم نمی شود. اگر باتری قدیمی است، آن را تعویض کنید.

اسکوتر برقی در هنگام شتاب گیری قدرت ندارد:

علت: شارژ ناکافی باتری، قدیمی بودن باتری یا تنظیمات کنترلر ممکن است مشکل باشد.

راه حل: شارژ باتری را بررسی کنید تا از پر بودن آن مطمئن شوید. اگر باتری خوب است، تنظیمات کنترلر را بررسی کنید تا مطمئن شوید که محدودیت برق یا نقصی وجود ندارد.

مشکلات نمایش باتری:

علت: ممکن است مشکلی در سیستم مدیریت باتری (BMS) وجود داشته باشد که باعث خوانش نادرست وضعیت باتری شود.

راه حل: سیم کشی BMS را بررسی کنید تا مطمئن شوید که به درستی وصل شده است و هر سلول را به درستی نظارت کنید. اگر مشکل همچنان ادامه داشت، BMS را دوباره کالیبره کنید یا آن را جایگزین کنید.

نگهداری و مراقبت منظم برای افزایش طول عمر باتری و اطمینان از عملکرد اسکوتر برقی در بهترین حالت ضروری است. در اینجا چند نکته مهم نگهداری و مراقبت آورده شده است:

ولتاژ و سلامت باتری را به طور منظم بررسی کنید: از یک مولتی متر دیجیتال برای بررسی منظم ولتاژ باتری و اطمینان از سالم بودن آن استفاده کنید. از تخلیه کامل باتری قبل از شارژ مجدد خودداری کنید، زیرا باتری‌های لیتیومی زمانی که بین 20% شارژ می‌شوند بهترین عملکرد را دارند-80%. برای افزایش طول عمر باتری از تخلیه عمیق جلوگیری کنید.

درگاه های اتصال باتری را تمیز کنید: به طور دوره ای درگاه های اتصال باتری را تمیز کنید تا مطمئن شوید که گرد و غبار یا خوردگی جمع نشده است. گرد و غبار یا خوردگی می تواند منجر به تماس ضعیف شود و بر عملکرد شارژ و دشارژ باتری تأثیر بگذارد.

باتری را خشک نگه دارید: از قرار دادن باتری در معرض آب یا رطوبت بخصوص در هنگام استفاده در شرایط مرطوب خودداری کنید. مطمئن شوید که محفظه باتری ضد آب است و از ورود آب جلوگیری می کند.

به طور منظم سیستم مدیریت باتری (BMS) را بررسی کنید: BMS هسته سیستم باتری است. به طور مرتب وضعیت آن را بررسی کنید تا مطمئن شوید که به درستی کار می کند و سلامت باتری را زیر نظر دارید. اگر BMS خراب است، آن را به سرعت تعمیر یا تعویض کنید.

ذخیره سازی مناسب باتری: اگر قصد دارید اسکوتر را برای مدت طولانی نگهداری کنید، باتری را در جای خشک و خنک نگه دارید. دمای ذخیره سازی باید به طور ایده آل بین 5 تا 20 درجه باشد، از محیط های با دمای بالا یا پایین که می توانند عملکرد باتری را کاهش دهند، اجتناب کنید.

اجتناب از استفاده طولانی مدت در دمای بالا: استفاده از اسکوتر در محیط های با دمای بالا می تواند پیر شدن باتری را تسریع کند. برای جلوگیری از داغ شدن بیش از حد و آسیب رساندن به باتری، سعی کنید در هوای گرم، به خصوص در تابستان، برای مدت طولانی از اسکوتر سواری نکنید.

با پیروی از این روش‌های نگهداری و مراقبت منظم، می‌توانید عمر باتری خود را افزایش دهید و اطمینان حاصل کنید که اسکوتر برقی شما در بهترین حالت باقی می‌ماند و از خرابی‌های غیرضروری و کاهش عملکرد جلوگیری می‌کند.

سیم کشی و نگهداری سیستم باتری 24 ولتی برای اسکوتر برقی شما ممکن است کاری دلهره آور به نظر برسد، اما با دانش مناسب و توجه دقیق به جزئیات، می تواند یک فرآیند ساده باشد. از درک اصول سیم کشی گرفته تا اطمینان از نصب صحیح و تست دقیق، هر مرحله نقش مهمی در اطمینان از کارکرد روان و کارآمد اسکوتر شما دارد. به یاد داشته باشید که نگهداری صحیح باتری به اندازه نصب مهم است. بررسی های منظم، ذخیره سازی مناسب و عیب یابی به موقع می تواند طول عمر باتری شما را افزایش دهد و اسکوتر برقی شما را در بهترین حالت نگه دارد.

چه از علاقه مندان باتجربه و چه تازه وارد دنیای اسکوترهای برقی باشید، پیروی از این دستورالعمل ها به شما کمک می کند تا به یک باتری قابل اعتماد و بادوام برسید.
