وقتی نوبت به گسترش سیستمهای قدرت برای کاربردهای مختلف میرسد، اتصال چند باتری 12- ولتی یک عمل رایج است. خواه یک RV، یک قایق یا حتی یک سیستم انرژی خورشیدی را تغذیه می کنید، درک نحوه اتصال دو باتری 12- ولتی به صورت موازی یا سری می تواند به شما در دستیابی به ولتاژ یا ظرفیت مورد نظر کمک کند. در این راهنما، شما را با اصول اولیه نحوه سیم کشی دو باتری 12- ولتی به صورت موازی و سری آشنا می کنیم و مزایا و ملاحظات مربوط به هر روش را برجسته می کنیم.
"اتصال باتری ها به صورت موازی و سری" به چه معناست؟
قبل از فرو رفتن در "چگونگی"، اجازه دهید روشن کنیم که اتصال باتری ها به صورت موازی و سری در واقع به چه معناست:
اتصال سری: این روش ولتاژ بانک باتری شما را افزایش می دهد و در عین حال ظرفیت (AH) را ثابت نگه می دارد. به عنوان مثال، دو باتری 12 ولتی که به صورت سری به یکدیگر متصل می شوند، 24 ولت تولید می کنند اما همان امتیاز آمپر ساعت را حفظ می کنند.
اتصال موازی: این روش ظرفیت را افزایش می دهد (آمپر ساعت)، اما ولتاژ ثابت می ماند. بنابراین، اگر دو باتری 12 ولتی را به صورت موازی وصل کنید، همچنان 12 ولت خواهید داشت، اما ظرفیت کلی دو برابر می شود و امکان کارکرد طولانی تر قبل از نیاز به شارژ مجدد را فراهم می کند.
نحوه اتصال دو باتری 12- ولتی به صورت سری
اگر نیاز به افزایش ولتاژ سیستم خود دارید، اتصال سری ایده آل است. در اینجا نحوه سیم کشی دو باتری 12- ولتی به صورت سری آورده شده است:
ترمینال ها را مشخص کنید: هر باتری 12 ولتی یک ترمینال مثبت (+) و یک ترمینال منفی (-) دارد.
باتری ها را وصل کنید: از یک سیم جامپر برای اتصال ترمینال مثبت باتری اول به قطب منفی باتری دوم استفاده کنید.
پیکربندی نتیجه: اکنون یک ولتاژ ترکیبی 24 ولت خواهید داشت که پایانه مثبت باتری اول و ترمینال منفی باتری دوم برای اتصال به بار یا سیستم برق شما باقی مانده است.
نکته مهم: همیشه مطمئن شوید که هر دو باتری از نظر ولتاژ و ظرفیت یکسان هستند. مخلوط کردن باتری ها با ظرفیت ها یا ولتاژهای مختلف می تواند باعث مشکلات شارژ شود و طول عمر بانک باتری شما را کاهش دهد.
ملاحظات کلیدی برای اتصالات سری:
درجه آمپر ساعت (AH) مانند یک باتری تک باقی می ماند، اما شما ولتاژ را دو برابر می کنید.
اطمینان حاصل کنید که هر دو باتری از یک برند، مدل و سن هستند تا از عملکرد ثابت اطمینان حاصل شود.
هرگز از پایانه های مثبت و منفی عبور نکنید، زیرا ممکن است باعث اتصال کوتاه شود که منجر به آسیب احتمالی یا خطرات ایمنی شود.
نحوه اتصال دو باتری 12- ولتی به صورت موازی
اگر هدف شما افزایش ظرفیت سیستم خود بدون تغییر ولتاژ است، اتصالات موازی راه حلی هستند. در اینجا نحوه سیم کشی دو باتری 12 ولتی به صورت موازی آورده شده است:
ترمینال ها را مشخص کنید: مانند قبل، هر باتری یک ترمینال مثبت (+) و یک قطب منفی (-) دارد.
پایانه های مثبت را وصل کنید: برای اتصال پایانه های مثبت هر دو باتری از سیم جامپر استفاده کنید.
پایانه های منفی را وصل کنید: به طور مشابه، از سیم جامپر دیگری برای اتصال پایانه های منفی هر دو باتری استفاده کنید.
پیکربندی نتیجه: سیستم شما در 12 ولت باقی می ماند، اما مجموع امتیاز آمپر ساعت (ظرفیت) افزایش می یابد. به عنوان مثال، اگر هر باتری دارای رتبه بندی 35AH باشد، ظرفیت کل بانک باتری شما 70AH خواهد بود.
ملاحظات کلیدی برای اتصالات موازی:
ولتاژ ثابت می ماند، اما ظرفیت (AH) افزایش می یابد.
برای اطمینان از شارژ و دشارژ متعادل، همیشه از باتری هایی استفاده کنید که از نظر ولتاژ و ظرفیت یکسان هستند.
اگر انرژی زیادی از باتریها میکشید، ممکن است نیاز به استفاده از کابلهای بزرگتر برای کنترل جریان افزایش یافته داشته باشید.
توصیه می شود برای متعادل کردن بار و شارژ هر دو باتری، به قطب مثبت یک باتری و پایانه منفی باتری دیگر متصل شوید.
اشتباهات رایجی که باید از آنها اجتناب کنید
در حالی که سیم کشی دو باتری با هم ممکن است ساده به نظر برسد، چند اشتباه وجود دارد که می تواند بر عملکرد سیستم شما تأثیر بگذارد:
شارژ/دشارژ ناهموار: اگر از باتریهایی با ظرفیتهای متفاوت استفاده شود، باتری با ظرفیت کمتر ممکن است بیش از حد کار کند و منجر به خرابی زودرس شود.
سیم کشی نادرست: عبور از پایانه های مثبت و منفی می تواند باعث اتصال کوتاه شود و در نتیجه به باتری ها و سیستم شما آسیب برساند.
انواع مختلف باتری: مخلوط کردن مارک ها یا انواع مختلف باتری ها (به عنوان مثال، ژل در مقابل AGM در مقابل لیتیوم) می تواند باعث ایجاد ولتاژ ناهموار شود که ممکن است منجر به خرابی در هنگام شارژ یا دشارژ شود.
کابل های ناکافی: اگر کابل های مورد استفاده برای جریان مورد نیاز بیش از حد نازک باشند، ممکن است بیش از حد گرم شوند و به سیستم آسیب برسانند. همیشه از کابل هایی استفاده کنید که دارای رتبه بندی مناسب برای کشش فعلی شما هستند.
پیکربندی پیشرفته: اتصال سری-موازی
برای کسانی که به افزایش ولتاژ و ظرفیت نیاز دارند، پیکربندی سری موازی راه حلی است. این تنظیم شامل سیم کشی باتری ها به صورت سری برای افزایش ولتاژ و سپس اتصال چندین سری به صورت موازی برای افزایش ظرفیت است.
مرحله 1: باتری های سیمی به صورت سری: دو باتری را به صورت سری وصل کنید تا به ولتاژ مورد نظر خود برسید (به عنوان مثال، دو باتری 12 ولتی به صورت سری برای ایجاد 24 ولت).
مرحله 2: اتصال موازی: هنگامی که چندین مجموعه متصل به سری دارید، می توانید آن مجموعه ها را به صورت موازی به یکدیگر متصل کنید تا ظرفیت کلی را افزایش دهید.
این به ویژه زمانی مفید است که به یک سیستم ولتاژ بالا (مثلاً 24 ولت یا 48 ولت) با ظرفیت آمپر ساعت بیشتر برای کاربردهای طولانی مدت مانند سیستم های خورشیدی، RV یا دوچرخه های الکتریکی نیاز دارید.
نتیجه گیری
چه دو باتری 12 ولتی را به صورت سری برای افزایش ولتاژ یا به صورت موازی برای افزایش ظرفیت وصل کنید، درک اصول سیم کشی باتری برای اطمینان از عملکرد بهینه ضروری است. پیروی از روش های صحیح و اجتناب از اشتباهات رایج به شما کمک می کند تا یک سیستم قدرت قابل اعتماد ایجاد کنید که نیازهای خاص شما را برآورده کند.
چرا GEB را برای راه حل های باتری خود انتخاب کنید؟

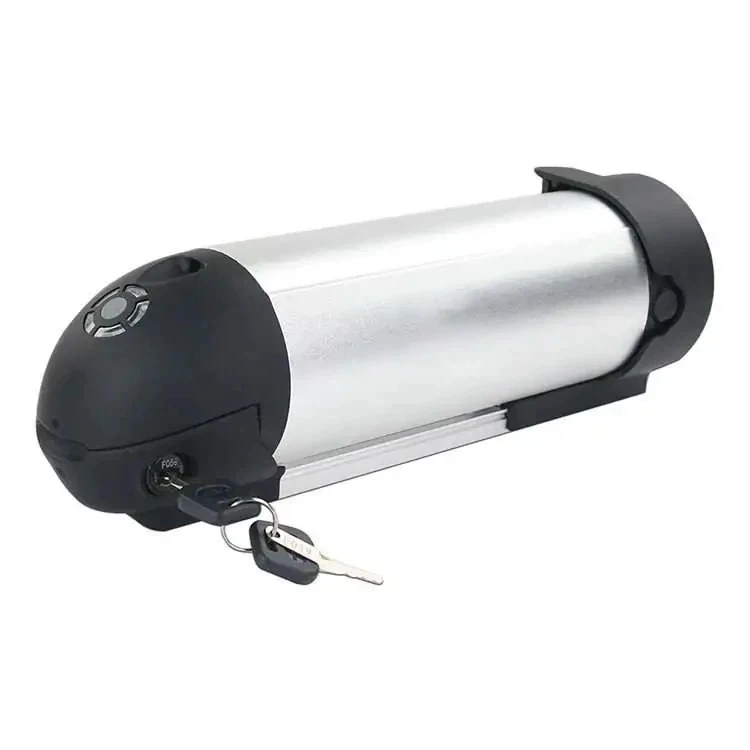

در GEB (General Electronics Technology Co., LTD)، ما در ارائه باتری های لیتیوم یونی با کیفیت بالا برای دوچرخه های برقی، از جمله باتری های محبوب، تخصص داریم.باتری دوچرخه برقی 36 ولت. باتریهای ما به خاطر چگالی انرژی بالا، طراحی سبک وزن و عمر چرخه طولانیشان شناخته میشوند که آنها را برای کاربردهای سخت ایدهآل میسازد.
