فرآیند تولید و طراحی بسته باتری لیتیوم یون دوچرخه الکترونیکی

در زمینه رو به رشد وسایل نقلیه الکتریکی، تقاضا برای باتری های دوچرخه برقی با کارایی بالا (E-bike) به دلیل نیاز به برد طولانی تر، ایمنی بهتر و کارایی بیشتر افزایش یافته است. بسته باتری لیتیوم یون (Li-ion) یکی از حیاتی ترین اجزای هر دوچرخه الکترونیکی است. به عنوان برترین تولید کننده ازباتری دوچرخه برقی در چین، این مقاله به فرآیند تولید اولیه و ملاحظات طراحی برای ساخت بسته های باتری لیتیوم یون قابل اعتماد و با کارایی بالا برای دوچرخه های برقی می پردازد.

آشنایی با مبانی بسته های باتری لیتیوم یون دوچرخه الکترونیکی

بسته‌های باتری لیتیوم یونی نیروگاه‌های پشت دوچرخه‌های برقی هستند که چگالی انرژی بالا، عمر چرخه طولانی و وزن نسبتاً سبک را در مقایسه با باتری‌های اسید سرب سنتی ارائه می‌دهند. این بسته‌ها معمولاً از چندین سلول لیتیومی تشکیل شده‌اند که به صورت سری یا موازی مرتب شده‌اند، که ولتاژ و ظرفیت لازم را برای عملکرد مؤثر موتور دوچرخه فراهم می‌کنند.

طراحی بسته باتری باید از سازگاری با سیستم قدرت دوچرخه E-bike، حداکثر گشتاور، شتاب و برد اطمینان حاصل کند. فسفات آهن لیتیوم (LiFePO4) و لیتیوم نیکل منگنز اکسید کبالت (NMC) رایج ترین مواد شیمیایی مورد استفاده در باتری های دوچرخه برقی هستند که هر کدام از نظر پایداری، طول عمر و چگالی انرژی مزایای خاصی را ارائه می دهند.

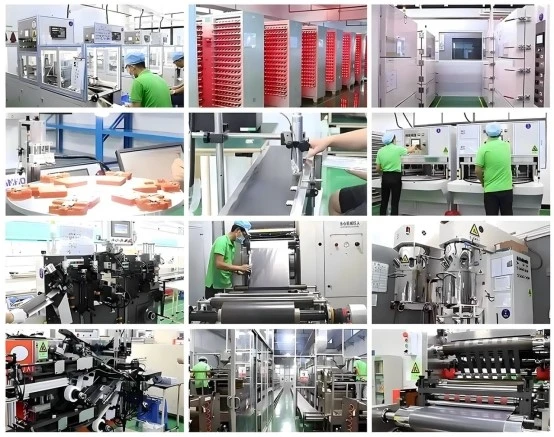

فرآیند تولید باتری لیتیوم یون دوچرخه الکترونیکی

فرآیند تولید بسته باتری لیتیوم یون برای دوچرخه های الکترونیکی پیچیده است و شامل چندین مرحله کلیدی برای اطمینان از عملکرد و ایمنی است.

مرحله 1: انتخاب مواد خام و آماده سازی سلول

فرآیند تولید با انتخاب دقیق سلول های باتری شروع می شود. باتری‌های لیتیوم یون دوچرخه‌های الکترونیکی معمولاً از سلول‌های استوانه‌ای (مانند 18650 یا 21700)، منشوری یا سلول‌های کیسه‌ای استفاده می‌کنند که هر کدام بر اساس کاربرد مورد نظر انتخاب می‌شوند. تولیدکنندگان سلول ها را از تامین کنندگان معتبر تامین می کنند تا از کیفیت و ثبات اطمینان حاصل کنند. سپس سلول ها بر اساس ویژگی های کلیدی مانند ولتاژ و مقاومت داخلی مرتب می شوند تا از یکنواختی و عملکرد طولانی مدت اطمینان حاصل شود.

مرحله 2: مونتاژ سلول باتری

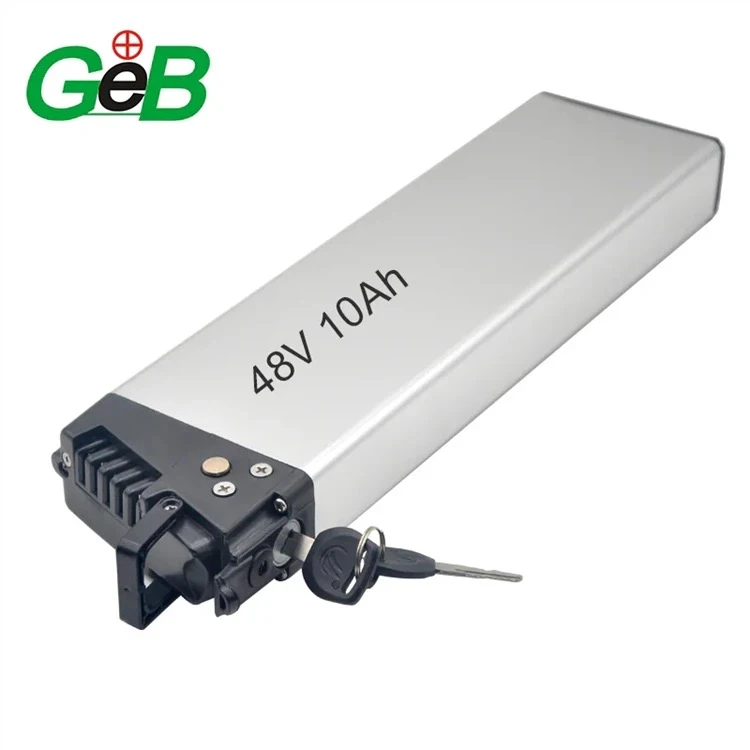

پس از آماده شدن سلول ها، فرآیند مونتاژ آغاز می شود. این شامل اتصال سلول ها به صورت سری یا موازی بسته به ولتاژ و ظرفیت مورد نیاز سیستم E-bike است. به عنوان مثال، یک باتری دوچرخه الکتریکی معمولی 48 ولت ممکن است از سلول‌های 13-14 به صورت سری (هر کدام 3.7 ولت) استفاده کند، در حالی که بسته‌های باتری بزرگ‌تر برای دوچرخه‌های الکترونیکی با کارایی بالا ممکن است به سلول‌های اضافی نیاز داشته باشند.

سلول ها در یک محفظه محافظ مرتب شده اند که اغلب از پلاستیک مقاوم ABS ساخته شده است که مقاومت در برابر ضربه و محافظت در برابر خوردگی را ارائه می دهد. این محفظه برای محافظت از باتری در برابر شرایط خارجی مانند آب، گرد و غبار و دمای شدید طراحی شده است.

مرحله 3: یکپارچه سازی سیستم مدیریت باتری (BMS)

یکی از اجزای مهم بسته باتری، سیستم مدیریت باتری (BMS) است. BMS با تنظیم چرخه های شارژ و دشارژ، محافظت از سلول ها در برابر شارژ بیش از حد، تخلیه بیش از حد و اتصال کوتاه، سلامت بسته باتری را کنترل می کند. BMS همچنین با حفظ تنظیم حرارتی و تعادل ولتاژ در سلول ها، ایمنی کلی باتری را تضمین می کند.

در سیستم‌های دوچرخه الکترونیکی پیشرفته، راه‌حل‌های پیشرفته BMS هوشمند با پروتکل‌های ارتباطی CANBUS یا UART برای نظارت بر عملکرد در زمان واقعی و امکان تشخیص و بهینه‌سازی در حین استفاده یکپارچه شده‌اند.

مرحله 4: عایق بندی و ویژگی های ایمنی

بسته باتری باید به خوبی عایق بندی شود تا از اتصال کوتاه جلوگیری شود و ایمنی در حین کار تضمین شود. مواد عایق حرارتی برای محافظت در برابر تولید گرما اضافه می شوند، در حالی که سیم کشی و اتصالات با کیفیت بالا برای اطمینان از اتصال ایمن بین سلول ها و موتور استفاده می شود.

طراحی بسته همچنین شامل ویژگی‌های ایمنی داخلی، مانند فیوزها و شیرهای کاهش فشار، برای محافظت در برابر خطراتی مانند فرار حرارتی یا آسیب فیزیکی خارجی است.

ملاحظات طراحی بسته باتری دوچرخه الکترونیکی

هنگام طراحی بسته باتری لیتیوم یونی برای دوچرخه های الکترونیکی، چندین فاکتور کلیدی باید در نظر گرفته شود:

ولتاژ و ظرفیت مورد نیاز: اولین گام در فرآیند طراحی، درک ولتاژ و ظرفیت مورد نیاز یک مدل دوچرخه الکتریکی خاص است. به عنوان مثال، یک بسته باتری 48 ولتی معمولاً نیروی لازم را برای دوچرخه های الکترونیکی با کارایی بالاتر فراهم می کند. ظرفیت، که بر حسب آمپر ساعت (Ah) اندازه‌گیری می‌شود، تعیین می‌کند که دوچرخه برقی با یک بار شارژ چقدر مسافت را می‌تواند طی کند، که هم برای مسافران و هم برای سواران تفریحی بسیار مهم است.

ضریب فرم باتری: بسته های باتری دوچرخه های الکترونیکی به شکل فاکتورهای مختلفی مانند سلول های استوانه ای، منشوری یا کیسه ای عرضه می شوند. هر فرم فاکتور مزایای منحصر به فردی دارد. سلول‌های استوانه‌ای بادوام و مقرون به صرفه هستند، در حالی که سلول‌های منشوری از نظر فضا کارآمدتر هستند و سلول‌های کیسه‌ای سبک و انعطاف‌پذیر هستند و برای طرح‌های فشرده یا سفارشی ایده‌آل هستند. فاکتور فرم به طور مستقیم بر طراحی کلی بسته باتری، از جمله اندازه، شکل و عملکرد آن تأثیر می گذارد.

مدیریت دما: باتری های لیتیوم یونی به نوسانات دما حساس هستند و گرما یا سرمای شدید می تواند به طور قابل توجهی بر عملکرد و طول عمر آنها تأثیر بگذارد. طراحی بسته باتری باید شامل راه حل های مدیریت حرارتی موثر برای حفظ دمای عملیاتی بهینه، به ویژه در مناطقی که شرایط آب و هوایی شدید رایج است، باشد. صفحات خنک کننده یا پدهای حرارتی اغلب برای مدیریت اتلاف گرما تعبیه می شوند.

دوام و محافظت: بدنه خارجی بسته باتری باید بادوام و مقاوم در برابر ضربه، لرزش و عوامل محیطی مانند آب و گرد و غبار باشد. بسیاری از تولید کنندگان پلاستیک ABS را به دلیل تعادل بین دوام، هزینه و سهولت ساخت انتخاب می کنند. علاوه بر این، مدارهای محافظ و فیوزها برای جلوگیری از جریان بیش از حد، شارژ بیش از حد و اتصال کوتاه یکپارچه شده اند و ایمنی کلی باتری دوچرخه E را افزایش می دهند.

کنترل کیفیت و تست

اطمینان از کیفیت و ایمنی بسته های باتری لیتیوم یون برای دوچرخه های الکترونیکی بسیار مهم است. اقدامات کنترل کیفیت دقیق در هر مرحله از فرآیند تولید اجرا می شود. اینها شامل آزمایش تک تک سلول ها برای ولتاژ و مقاومت، اطمینان از یکنواختی در مونتاژ، و تأیید عملکرد صحیح سیستم مدیریت باتری (BMS) است.

تست نهایی شامل ارزیابی عملکرد بسته تحت شرایط مختلف، از جمله چرخه شارژ و دشارژ، تست های حرارتی و تست ظرفیت است. هدف این است که اطمینان حاصل شود که بسته باتری از بالاترین استانداردهای عملکرد، قابلیت اطمینان و ایمنی برخوردار است.

روند در تولید باتری دوچرخه الکترونیکی

صنعت باتری دوچرخه‌های الکترونیکی با پیشرفت‌هایی با هدف بهبود چگالی انرژی، کاهش وزن و افزایش ایمنی به نوآوری خود ادامه می‌دهد. سازندگان در حال بررسی مواد شیمیایی جدید باتری هستند، مانند فسفات آهن لیتیوم (LiFePO4)، که پایداری حرارتی عالی و عمر چرخه طولانی‌تری را ارائه می‌دهد. علاوه بر این، تولیدکنندگان در حال اتخاذ شیوه‌های پایدار، از جمله بازیافت باتری و تکنیک‌های تولید با انرژی کارآمد هستند تا اثرات زیست‌محیطی خود را کاهش دهند.

یکی دیگر از روندهای کلیدی، توسعه فناوری های شارژ سریع است که به طور قابل توجهی زمان لازم برای شارژ مجدد باتری دوچرخه برقی را کاهش می دهد. با افزایش تقاضا برای دوچرخه های برقی، این نوآوری ها نقش مهمی در بهبود تجربه کلی دوچرخه های الکترونیکی ایفا خواهند کرد.

نتیجه گیری

بسته باتری لیتیوم یونی جزء حیاتی هر دوچرخه برقی است و طراحی و فرآیند ساخت آن برای ارائه محصولی با کارایی بالا، قابل اعتماد و ایمن ضروری است. با درک مراحل کلیدی مربوط به تولید باتری دوچرخه الکترونیکی - از مرتب‌سازی و مونتاژ سلولی گرفته تا ادغام سیستم‌های مدیریت باتری پیشرفته - تولیدکنندگان می‌توانند باتری‌هایی تولید کنند که نسل بعدی دوچرخه‌های برقی را تامین می‌کنند. با پیشرفت‌های مداوم در فناوری باتری، آینده دوچرخه‌های الکترونیکی درخشان‌تر از همیشه به نظر می‌رسد.
